2000kN橫向臥式剪切力試驗機應與10000kN橡膠支座壓剪試驗機配合使用。主要用于橡膠支座的抗剪試驗。橫向剪力試驗裝置的組成部分主要有：2000kN工作油缸組件、油缸支座車體組件、2000kN負荷傳感器、橫向位移傳感器、剪切拉板及隨動裝置等組成。
橫向剪切油缸支座車體組件由于比較重，眾標公司設計采用電機帶動車體組件自動進出。當做橫剪試驗時，先在下壓板小車上放一試樣找好位置，然后將下壓板小車推入試驗空間，推到一定位置限位停止；再將另一試樣放在剪切拉板上，找好位置，啟動按鈕，油缸支座車體組件將自動進入試驗空間，到達一定位置自動停車。做完試驗后，啟動按鈕，油缸支座車體組件將自動退到原始位置。
橫剪裝置升降控制系統采用眾標公司研制的新技術，屬國內首創。采用自動升降裝置，使橫剪裝置做到了實時跟蹤，橫剪作用力始終作用在中心位置上。這樣在做橫向剪切試驗時，橫剪裝置的自重可以完全消除，保證了試驗結果的準確性。根據《JT/T4--2004公路橋梁板式橡膠支座力學性能試驗方法》中A.3.2：進行剪切試驗時，其剪切試驗機構的水平油缸、負荷傳感器的軸線應和中間鋼拉板的對稱軸相重合，確保被測試樣水平軸向受力。
2000kN橫向臥式剪切力試驗機由四部分組成：
（1） 剪切摩擦板部分
（2） 2000kN橫向加試驗力油缸一套
（3） 負荷傳感器（2000KN）一只

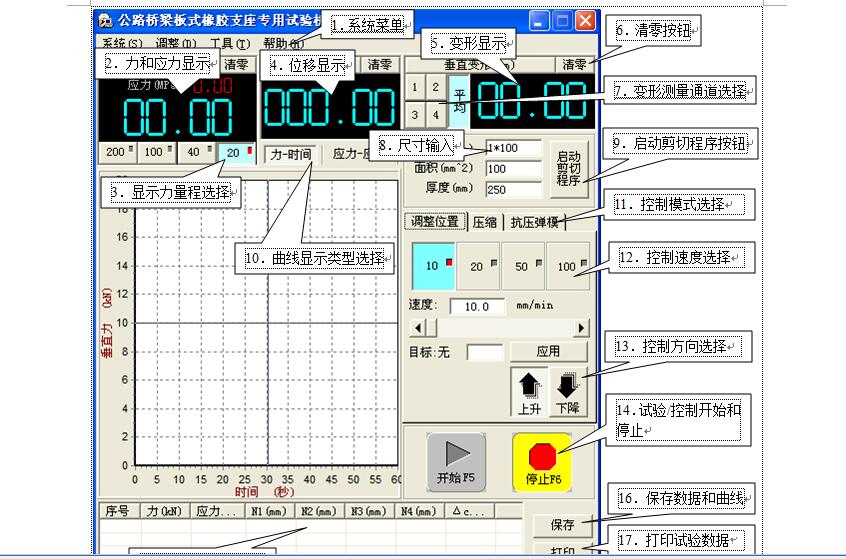

（4）試驗力測控軟件控制系統一套
|
